Guía Maestra: BIOS Region Free en Sega Saturn (Revisión VA SG)
Aprende a instalar una BIOS Region Free en tu Sega Saturn paso a paso. Desde el desmontaje de la placa VA SG hasta la programación del chip AM29F400BB con Swap Bytes. ¡Libera tu consola de importación!

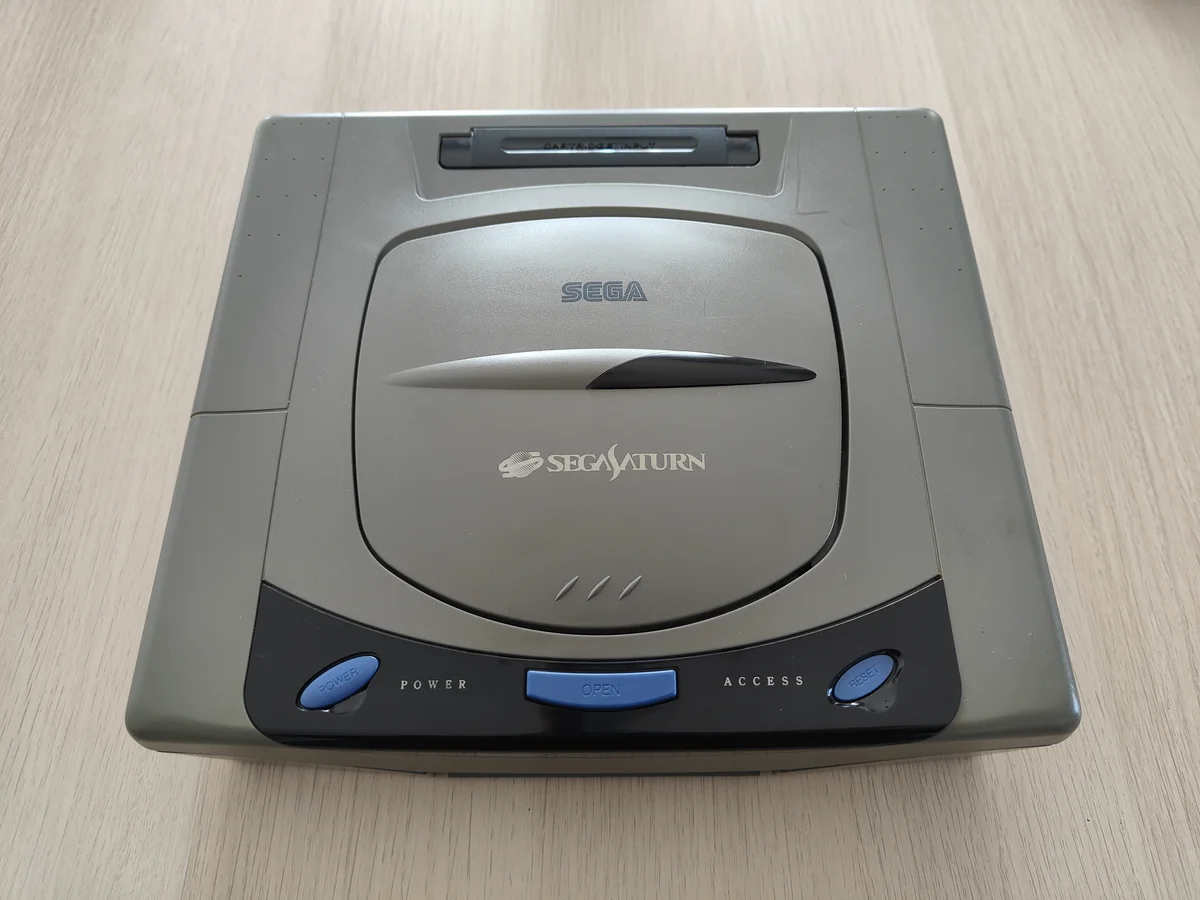

Hay algo casi místico en abrir una consola de hace tres décadas. La Sega Saturn no es solo una máquina compleja por su arquitectura de doble procesador, sino que es una pieza de ingeniería que respira los años 90 por cada condensador. En esta entrada del diario de Gamer Garage, nos alejamos de las soluciones temporales como los cartuchos de expansión. Vamos a realizar una modificación permanente: sustituir la BIOS de fábrica por una BIOS Region Free para que esta belleza japonesa no vuelva a rechazar un disco por su lugar de procedencia.

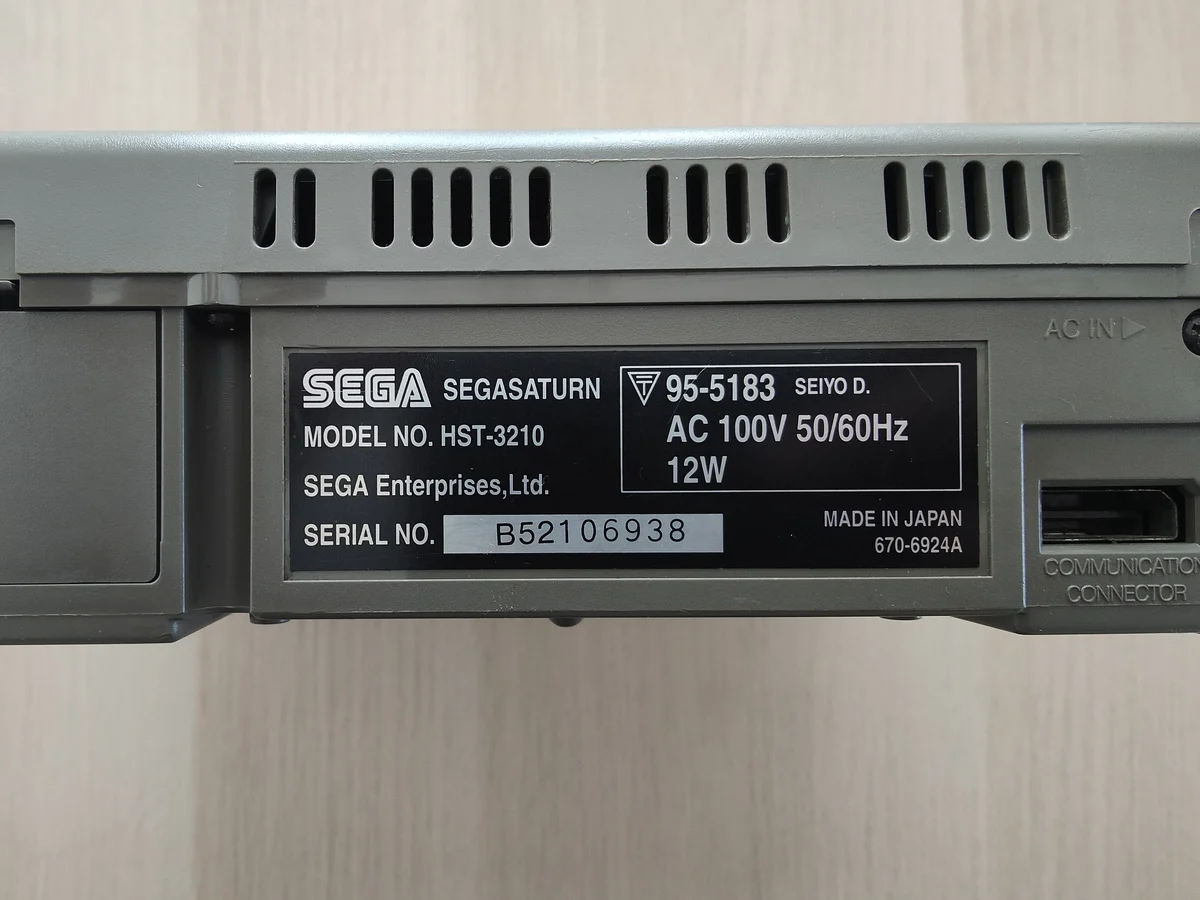

Paso 1: El ritual del desmontaje y la placa VA SG
En el mundo de la Saturn, no todas las placas son iguales. Dependiendo del año y la fábrica, puedes encontrarte con una maraña de revisiones. Tras retirar la carcasa superior, el lector de CD (con cuidado de no dañar el cable plano) y la fuente de alimentación, llegamos al blindaje. Al levantarlo, confirmamos que estamos ante una revisión VA SG.

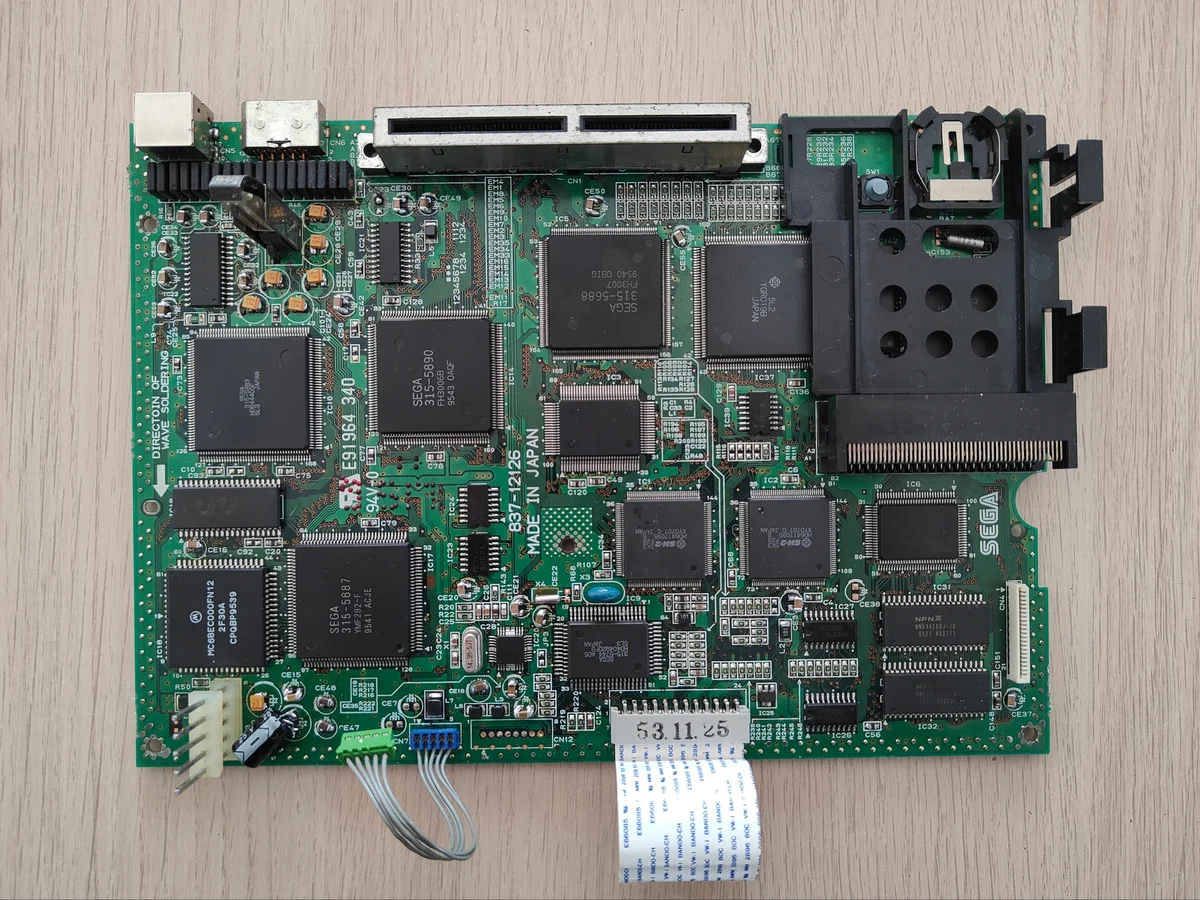

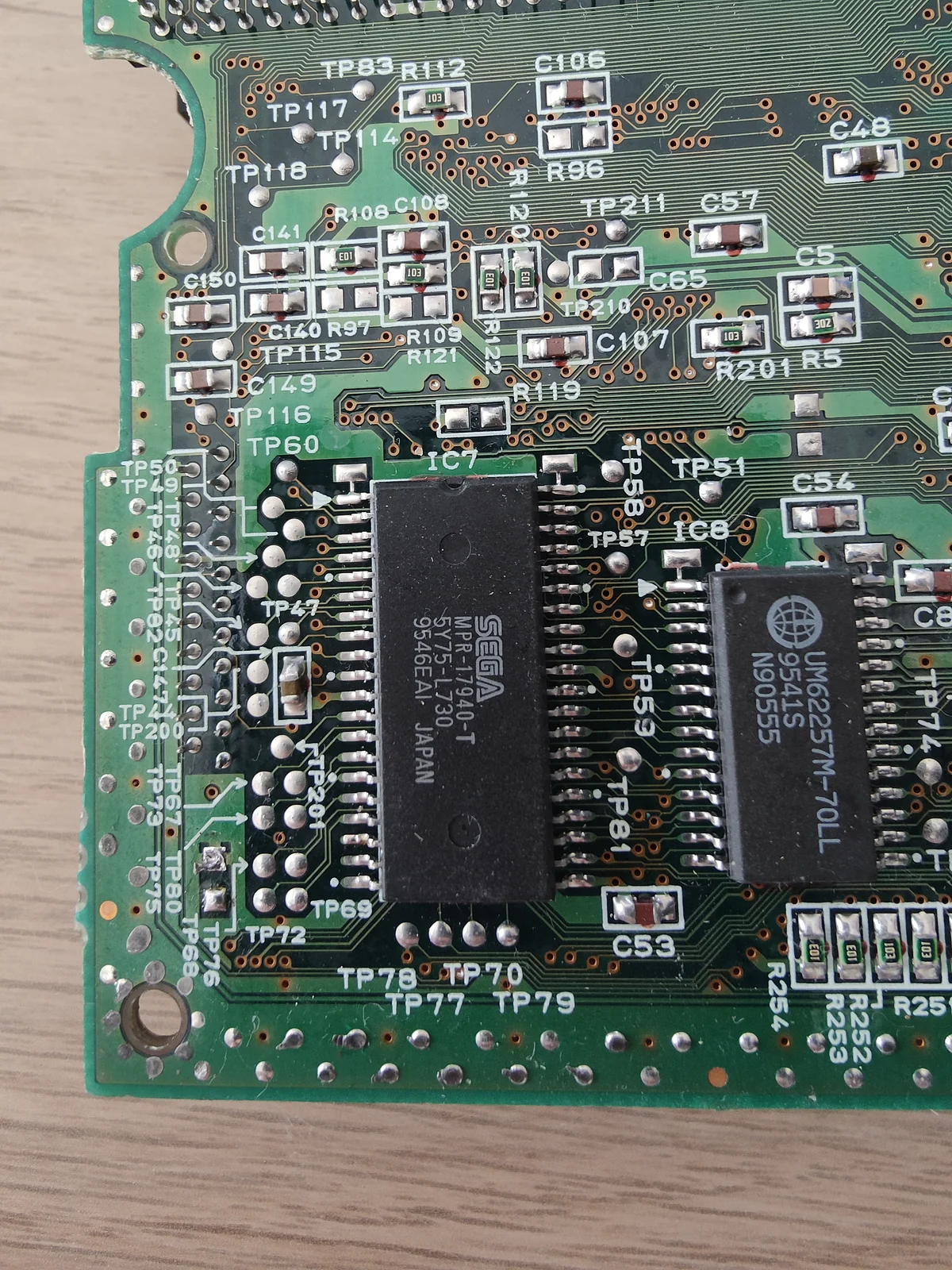

Esta placa es robusta, pero requiere un desmontaje total si queremos trabajar con comodidad en la estación de soldadura. Quitar cada tornillo y separar la PCB del chasis inferior nos permite inspeccionar visualmente el estado de los componentes y localizar nuestro objetivo: el chip MPR-17940-T.
Paso 2: Herramientas de precisión y el dilema del programador
Para que el nuevo chip AM29F400BB cobre vida, necesitamos grabarle el código de la BIOS japonesa Region Free. En mi taller tengo la suerte de contar con un Dataman Pro Plus, una herramienta de nivel industrial que es un auténtico tanque. Su fiabilidad es absoluta y soporta prácticamente cualquier encapsulado imaginable.
Sin embargo, soy consciente de que no todo el mundo tiene acceso a equipo profesional de miles de euros. Si estás haciendo esto en casa, tienes alternativas muy capaces:
- Programadores económicos: El T48 o el veterano TL866II Plus son los reyes del mercado doméstico. Por un precio razonable, cumplen de sobra para este tipo de memorias flash.
- Opción sin programador: Si no quieres invertir en hardware que usarás poco, la opción más sensata es comprar el chip AM29F400BB ya pre-programado en tiendas especializadas o eBay.
Lo que voy a comentar ahora es de vital importancia y puede ahorrarte muchos quebraderos de cabeza. La Sega Saturn utiliza un procesador Hitachi SH-2 que funciona bajo arquitectura Big-Endian (el byte de mayor peso va primero). Sin embargo, casi todos los programadores de PC y los archivos que descargamos de internet gestionan la información en Little-Endian.
Si grabas el archivo tal cual, la Saturn leerá los datos al revés y jamás arrancará. Es imperativo activar la función "Swap Bytes" en el software de grabación. Esta función voltea cada par de bytes (el byte 1 pasa a ser el 2 y viceversa) para que, al ser leídos por la consola, el código tenga sentido binario.
Paso 3: Extracción quirúrgica (Aire caliente y Epoxi)
Volvemos a la placa base. El chip original está fijado con estaño de hace 30 años. Aplicamos flux de alta calidad y rodeamos la zona con cinta Kapton si no tenemos mucha práctica, aunque con la boquilla adecuada en la estación de aire caliente (350°C - 380°C) el calor se concentra bien.

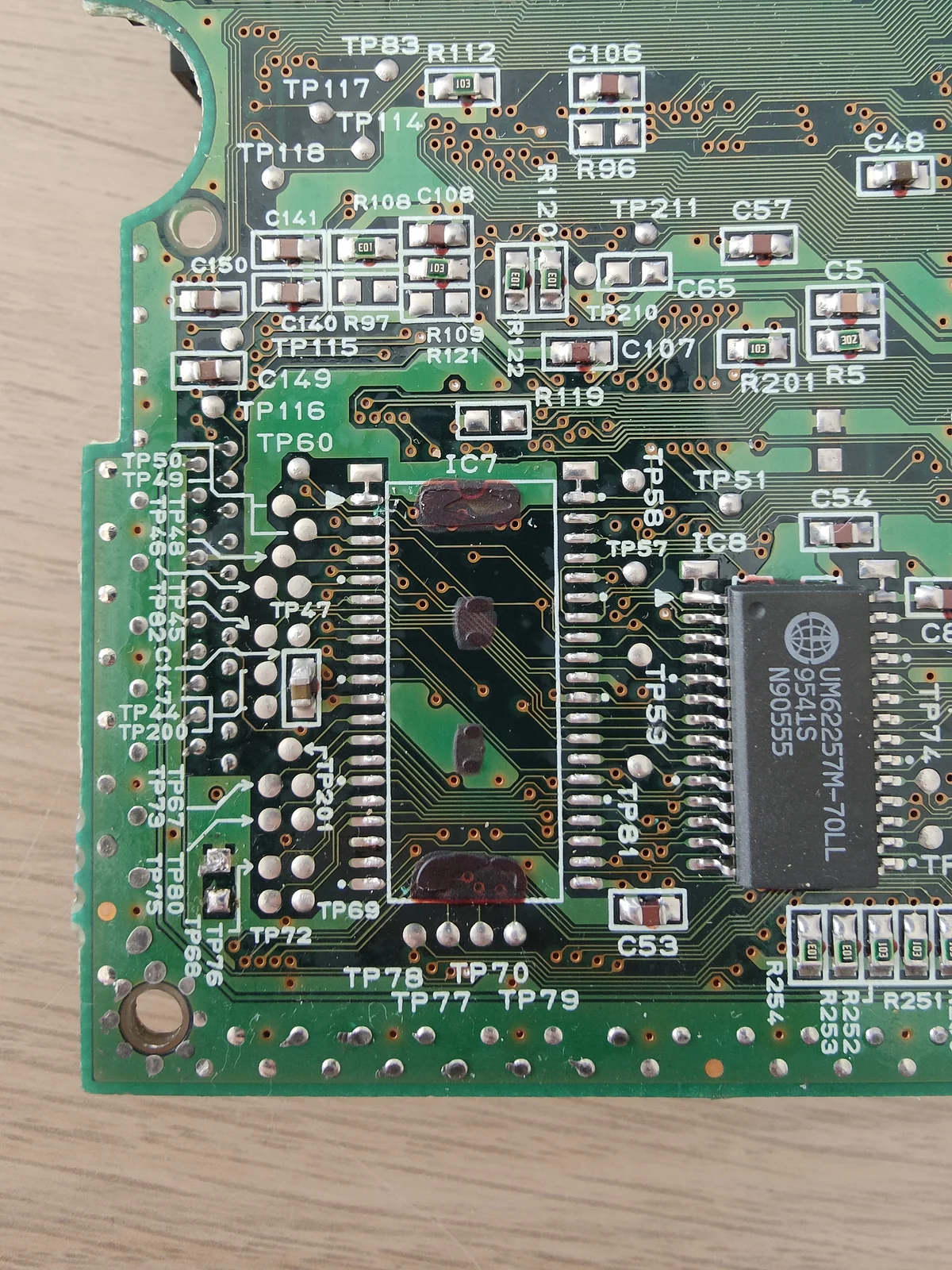

Un detalle de fabricación: Sega utilizaba una gota de epoxi rojo bajo el centro de estos chips para mantenerlos quietos en la línea de montaje antes de soldar. Cuando el estaño de los 40 pines esté líquido, notarás que el chip sigue pegado. No entres en pánico ni hagas palanca con fuerza. Mantén el calor un poco más para ablandar el epoxi y gira levemente el chip con las pinzas hasta que ceda.
Paso 4: Adaptación del AM29F400BB (SOP44 vs SOP40)
El chip que instalamos es técnicamente superior y tiene un encapsulado SOP44 (44 pines), mientras que el original de Sega era de 40. Además, el cuerpo del chip es ligeramente más ancho. Para que encaje en los pads originales, realizamos un "masaje" a las patas: apoyamos el chip en la mesa y presionamos los laterales hacia adentro para estrechar su perfil.

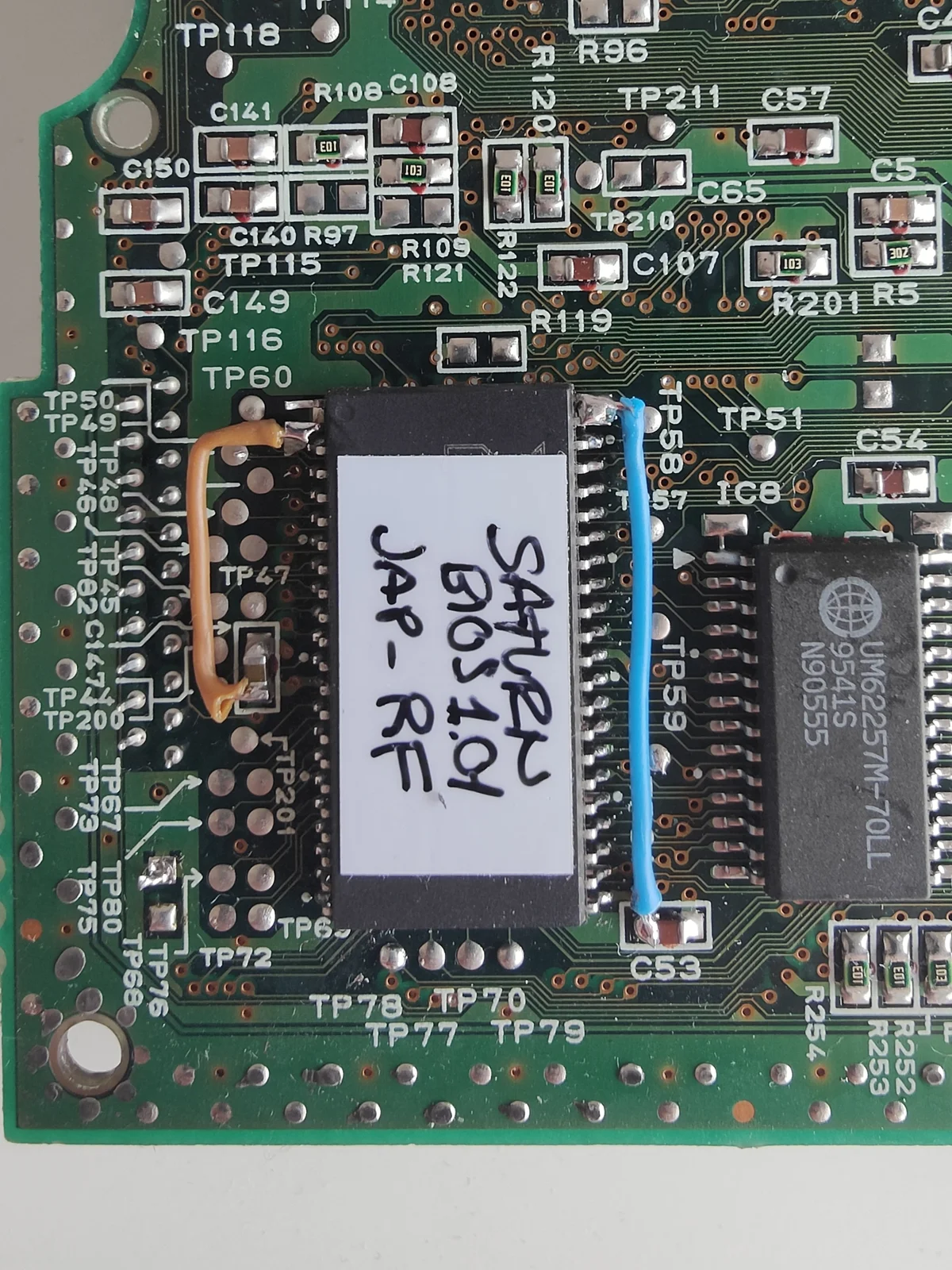

Configuración de pines: Los pines 1, 2, 43 y 44 deben quedar levantados, sin tocar la placa base. Las 40 patas restantes se sueldan una a una a los pads originales. Es un trabajo de paciencia y buen pulso, asegurándonos de que no haya puentes accidentales.
Paso 5: Cableado de control y señales lógicas
Para que la memoria flash sepa cómo debe comportarse, tenemos que fijar sus estados lógicos mediante cables AWG30. No podemos dejar los pines levantados "al aire" sin más, ya que crearían ruido eléctrico e inestabilidad.

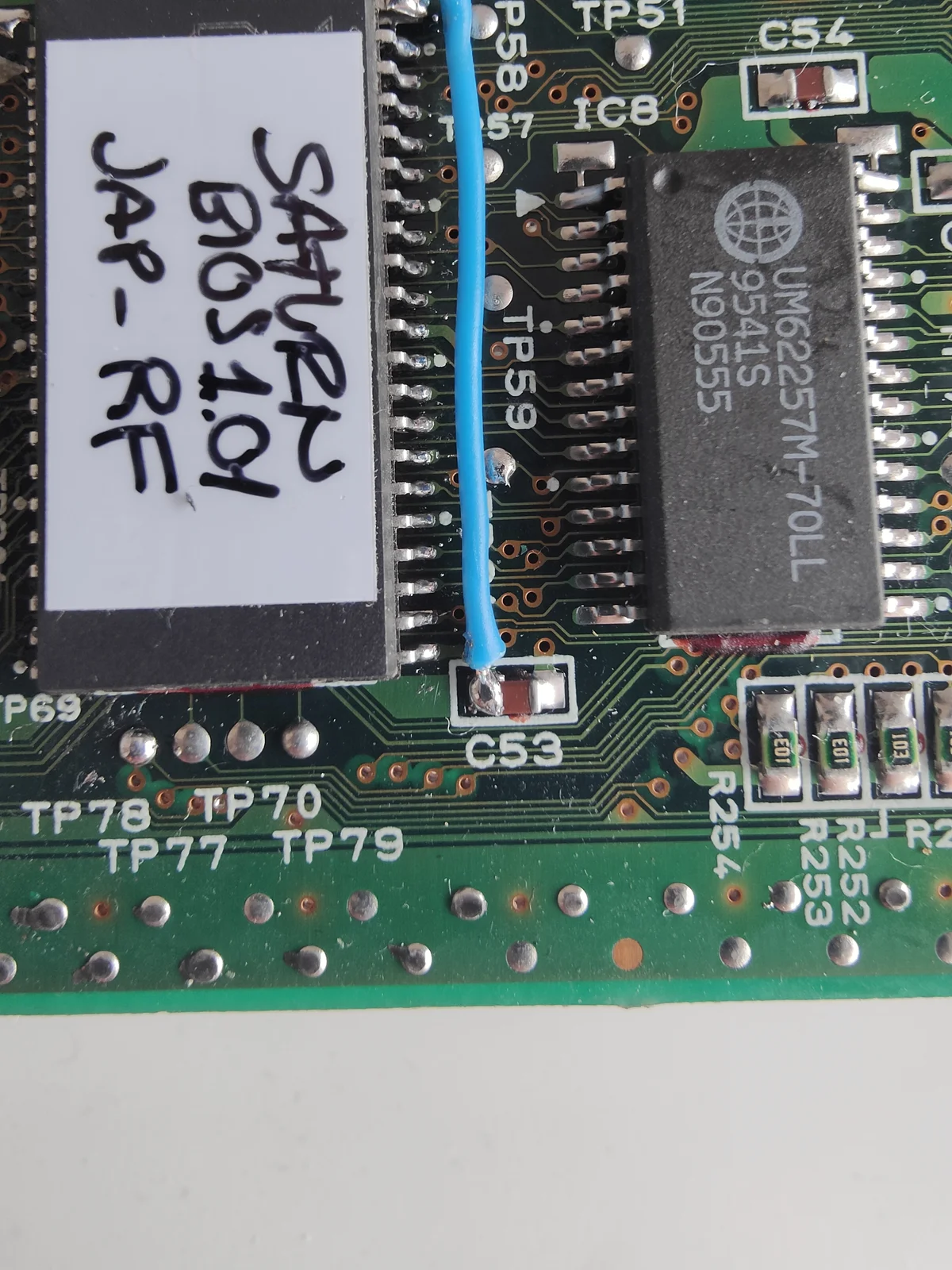

- Alimentación (5V): Puenteamos los pines 43 y 44 y los llevamos a un punto de 5V cercano. Esto activa la alimentación del bloque de memoria superior del chip flash.

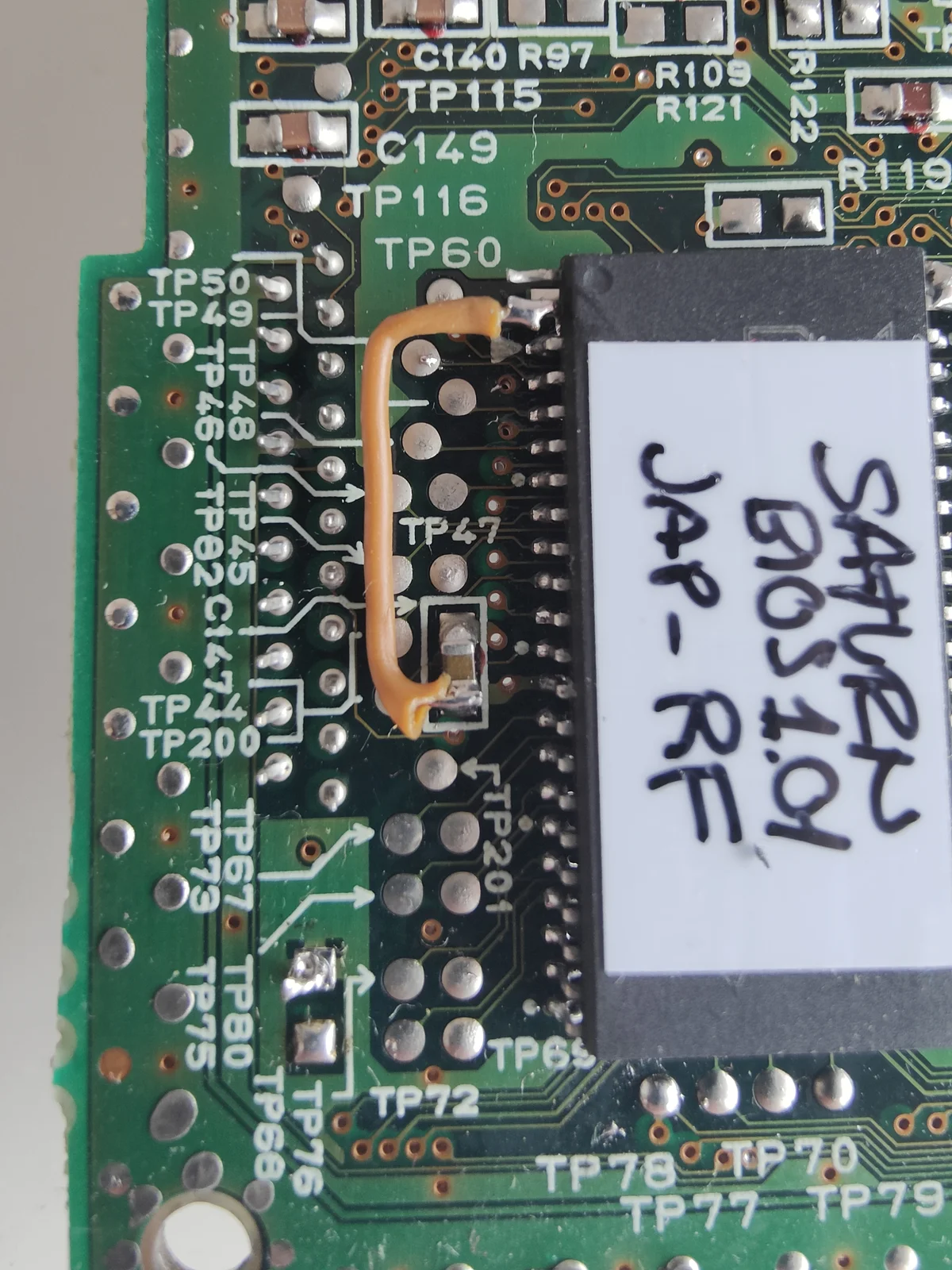

- Masa (GND): El pin 2 se conecta directamente a un plano de masa estable de la placa base.
Consideraciones finales: La barrera de los Hz
Es fundamental entender que esta BIOS es una solución de software para el lector de discos. Ahora la consola no preguntará de dónde viene el CD, pero los hercios (50Hz o 60Hz) están definidos por el cristal de cuarzo y los jumpers de la placa base. En esta unidad japonesa, seguiremos emitiendo a 60Hz. Si metes un juego europeo, funcionará, pero a una velocidad mayor de la original. Para solucionar esto, el siguiente paso lógico es un mod switchless, pero eso es historia para otra entrada del diario.
Conclusión del taller
Cerrar la consola y ver el logo de Sega seguido de un juego importado cargando sin errores es una satisfacción que solo el modding real te puede dar. Esta Saturn ha dejado de ser una máquina limitada para convertirse en una consola universal. En Gamer Garage no nos detenemos aquí; pronto atacaremos el mod de memoria FRAM para eliminar de una vez por todas la dependencia de la pila CR2032 para los archivos de guardado.
