Reparación Mega Drive 2: Enciende pero no da imagen (Pistas Corroídas)
¿Tu Sega Mega Drive 2 enciende pero se queda en pantalla negra? Documentamos paso a paso cómo reparar una placa base con pistas corroídas en el procesador.

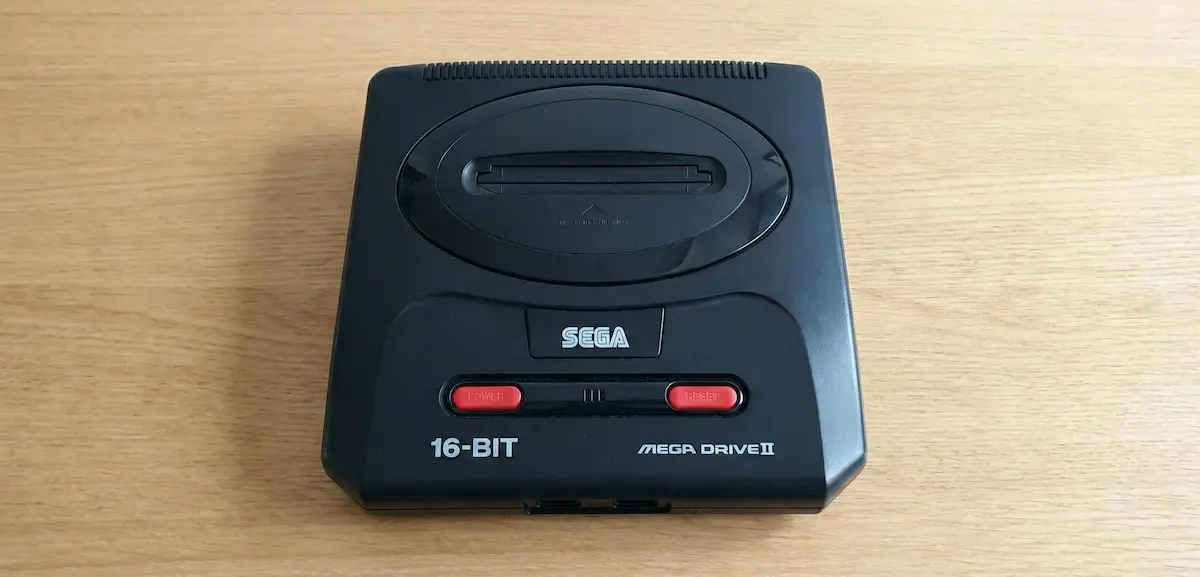

A veces, las mejores oportunidades aparecen camufladas de chatarra. Encontré esta Sega Mega Drive 2 en Wallapop a un precio de risa. El vendedor era claro: "Enciende, pero no da imagen". Era exactamente lo que buscaba para hacerle compañía a mi Mega CD II, así que acepté el reto. Lo que no esperaba era encontrarme con el enemigo número uno de la electrónica retro: los daños por líquidos.
El Diagnóstico: Pantalla Negra pero con Vida
Al recibir la consola, lo primero fue la prueba de fuego. Transformador, cable de vídeo y un cartucho de Sonic de confianza. Efectivamente, al darle al interruptor, el característico LED rojo se iluminaba con fuerza, pero la tele se quedaba en un triste "Sin Señal" o en una pantalla completamente negra.
Inspección Visual: El Rastro del Desastre

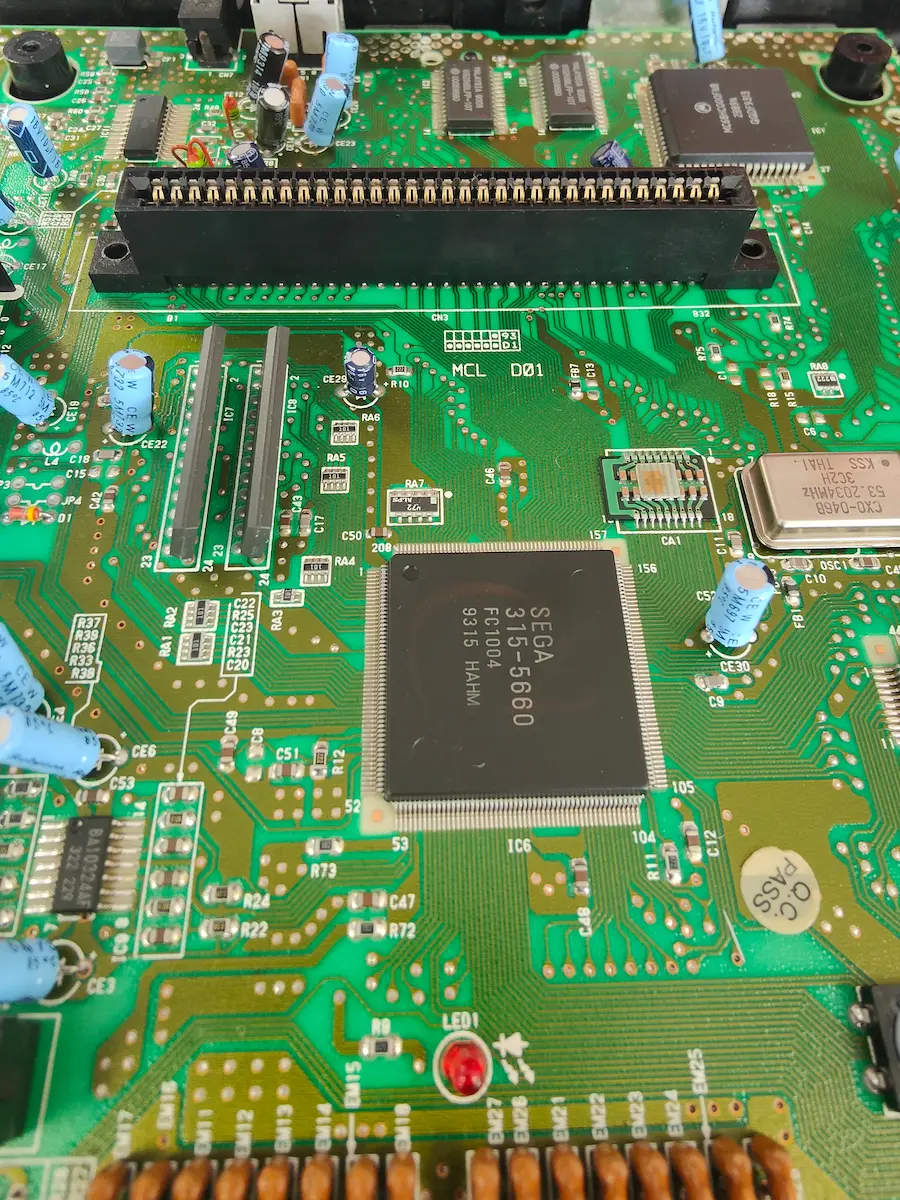

Nada más retirar la carcasa superior y el blindaje metálico, el problema saltó a la vista. Aunque sutiles, había rastros evidentes de humedad y corrosión en algunas zonas de la placa base. Lo más probable es que se filtrara líquido directamente por la ranura de los cartuchos.

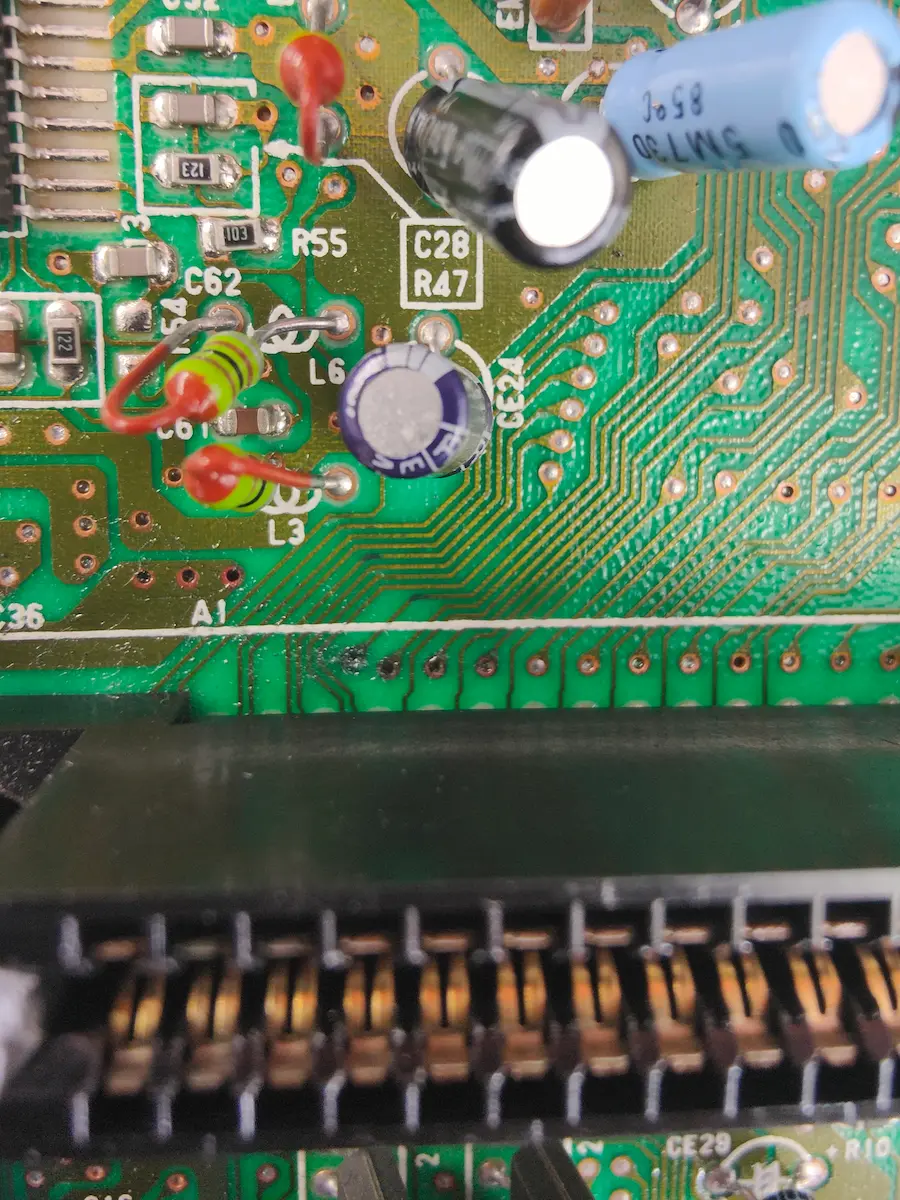

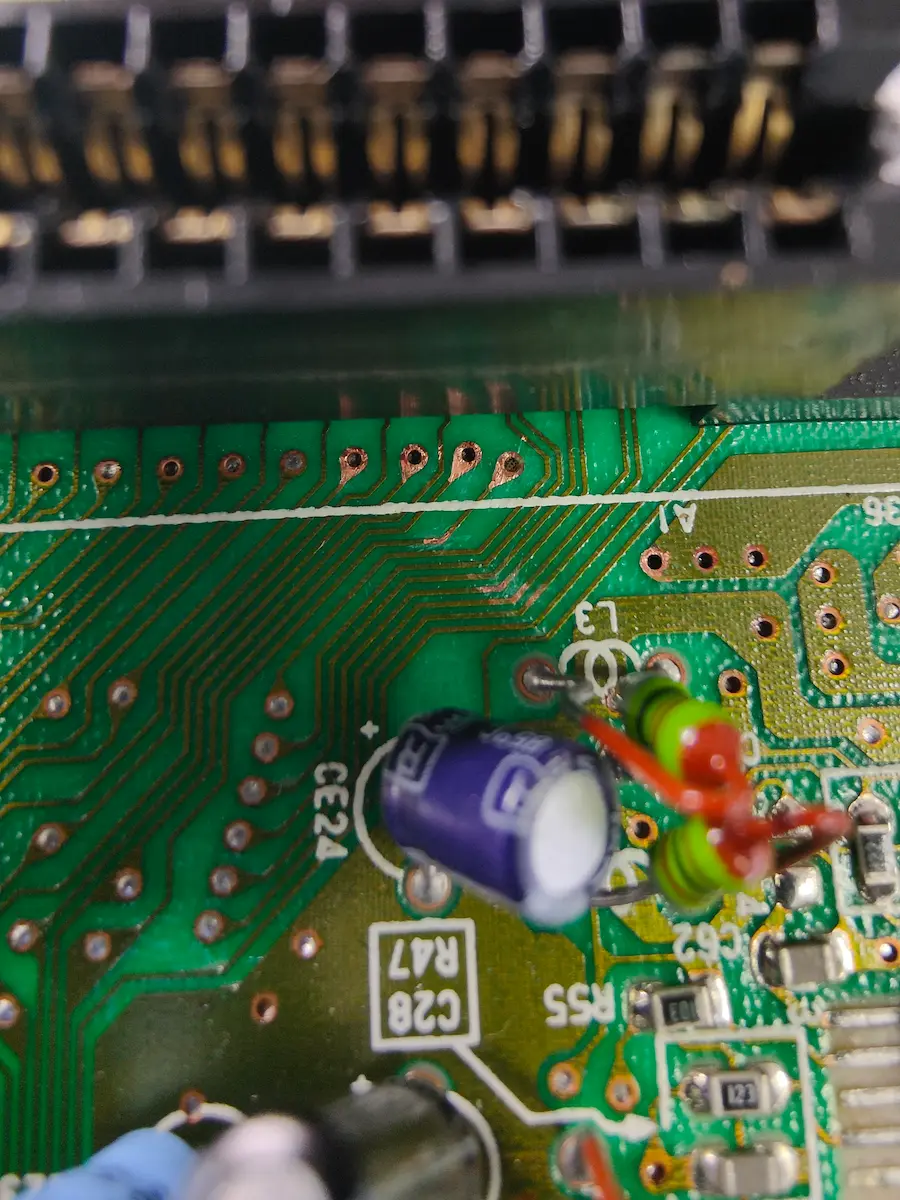

Localicé dos focos principales de corrosión. El primero afectaba a 4 vías pasantes situadas muy cerca del conector de cartuchos. Aunque se veían bastante mal, tras una limpieza profunda con alcohol isopropílico y un cepillo, pude comprobar continuidad y ver que el daño era solo superficial.

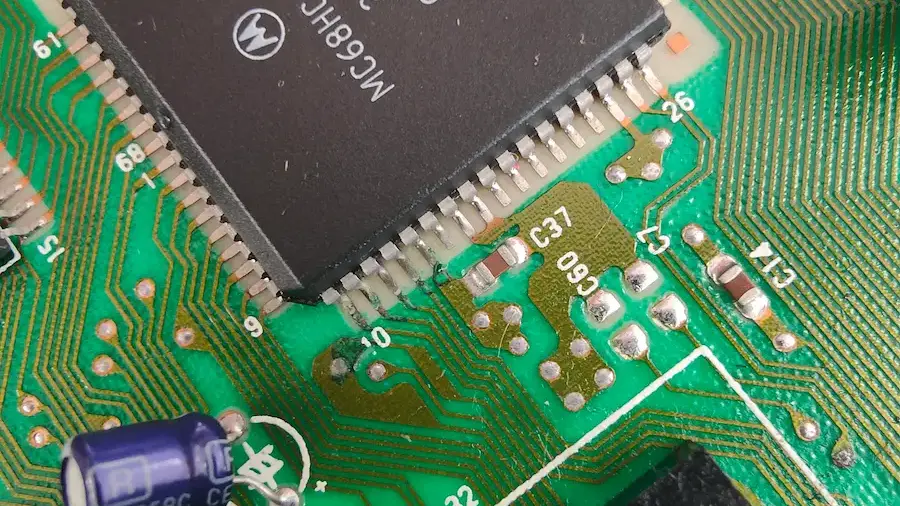

Sin embargo, el segundo foco de corrosión era el que realmente me preocupaba: estaba situado justo en las pistas que salían del procesador principal (CPU), bajo la máscara de soldadura.
La Reparación: Raspar para revelar
1. Limpieza a fondo con el lápiz de fibra

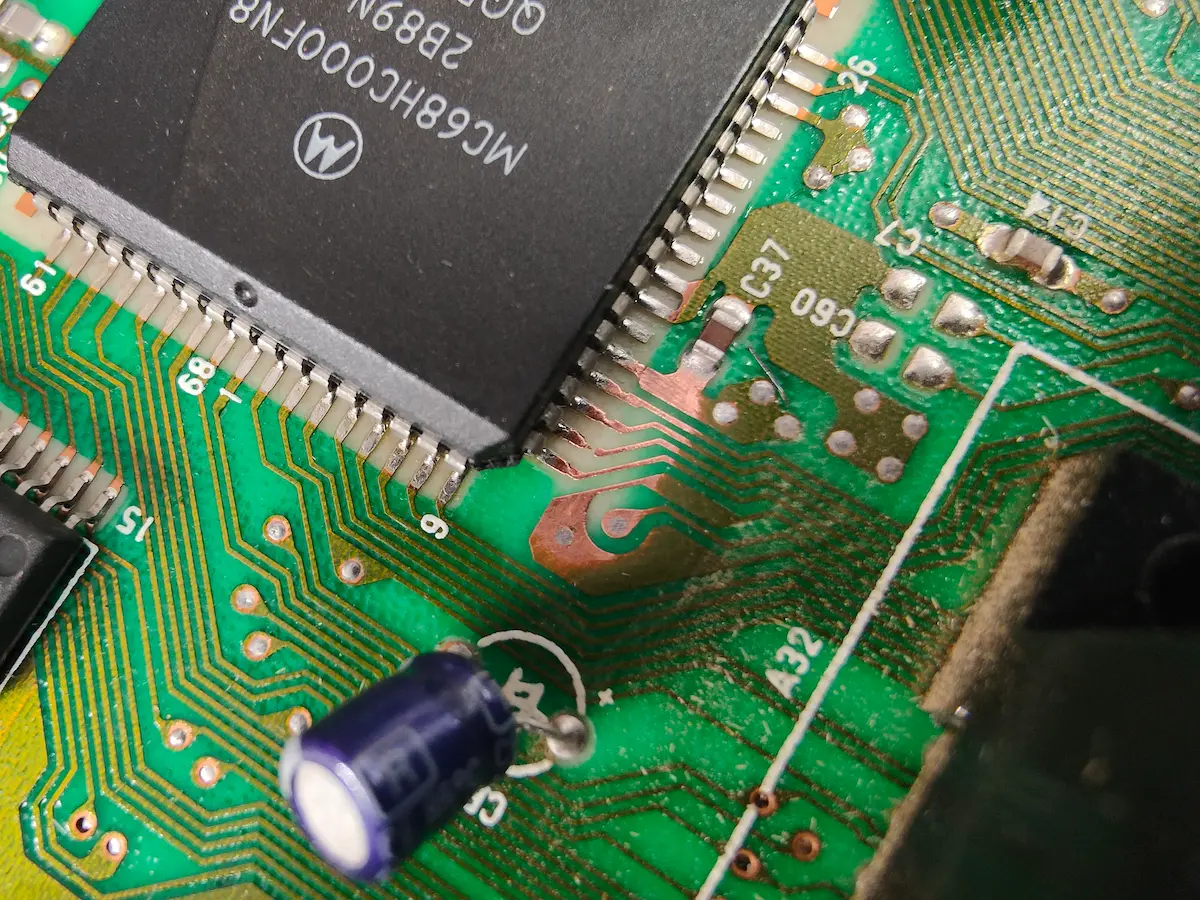

Para saber exactamente qué estaba pasando, utilicé el lápiz de fibra de vidrio para decapar la zona afectada cerca del procesador. Al empezar a raspar la máscara de soldadura, el culpable salió por fin a la luz.
El porqué de la Pantalla Negra: El Pin 11
El chip MC68HC000FN8 es el corazón de la consola. Según su datasheet, esa zona se encarga del arbitraje del bus. El Pin 11 es vital para que el procesador se comunique correctamente con el resto del hardware.
Cuando el Pin 11 se corta por corrosión, el sistema entra en un bloqueo absoluto (deadlock). El procesador principal se queda esperando una señal que nunca llega y el chip de vídeo jamás recibe la orden de mostrar imagen. Por eso, aunque el LED esté encendido, la pantalla permanece negra.
2. Reconstrucción de pistas y sellado

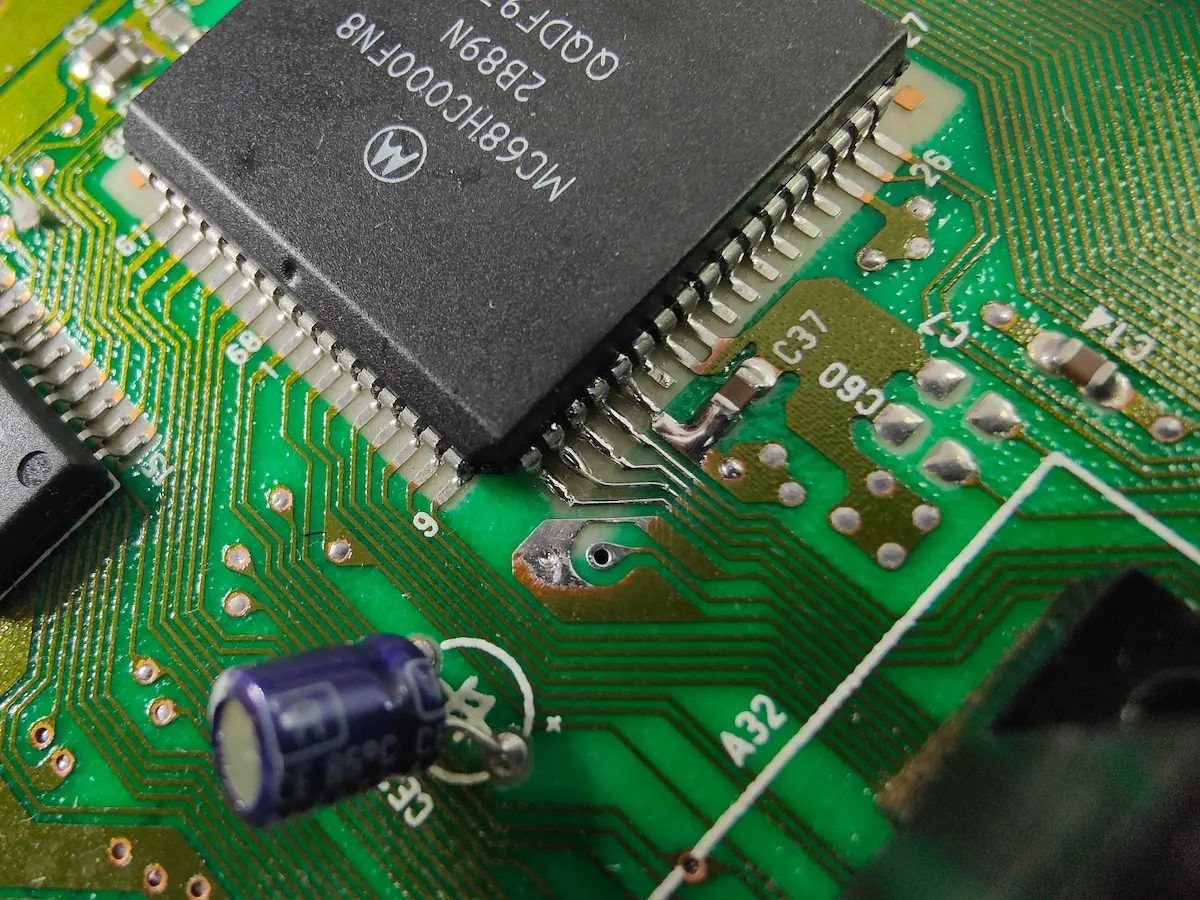

Localizado el fallo, procedí a su reparación. Utilicé un hilo de cobre muy fino para puentear el corte del Pin 11 y reforcé el estaño en las pistas colindantes que estaban debilitadas por la humedad.

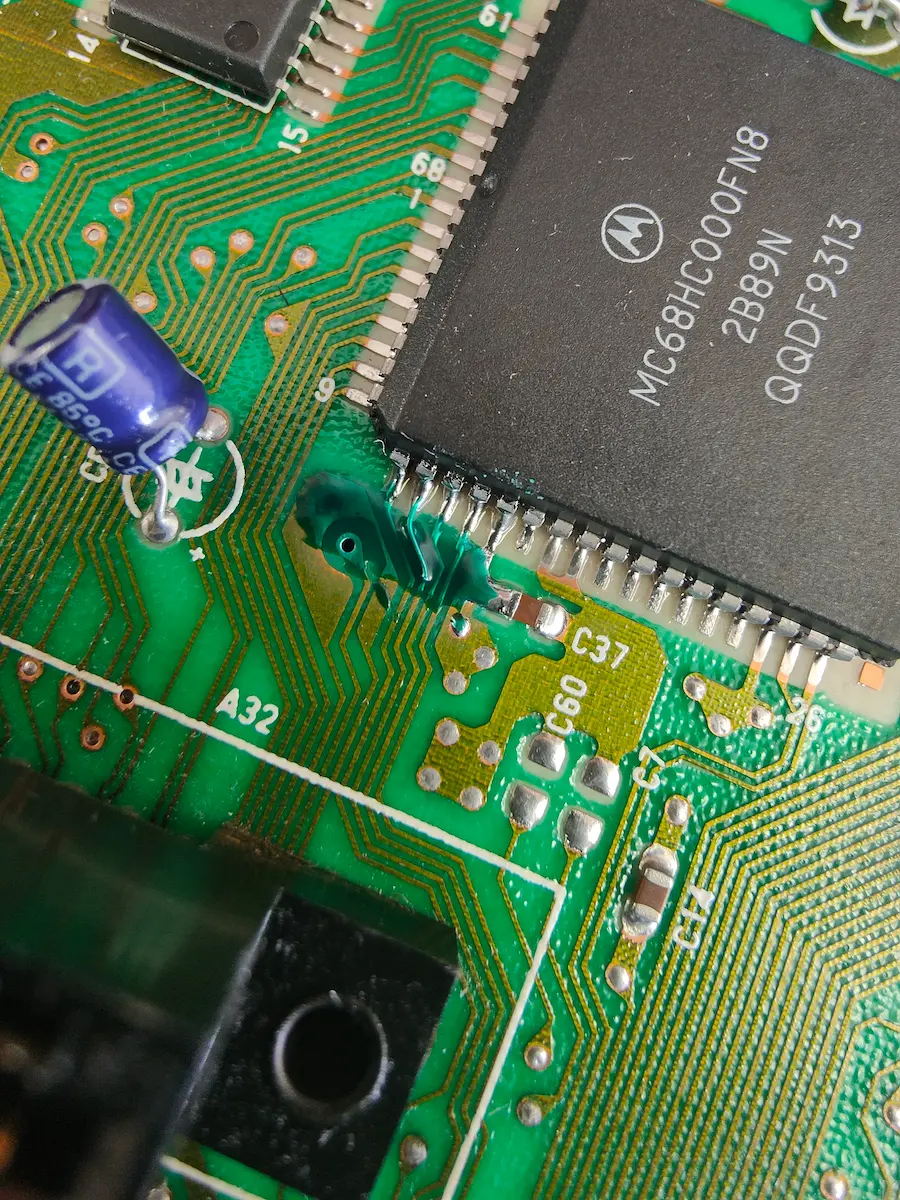

Para asegurar que esta reparación sea definitiva, apliqué una capa de máscara UV verde. Al curarla con la linterna, el cobre queda protegido contra la oxidación futura.
Conclusión: ¡De vuelta a la vida!
Tras el montaje final y la limpieza con alcohol isopropílico, llegó el momento de la verdad. Al conectar la consola y pulsar el interruptor, el logo de SEGA volvió a brillar en la pantalla. Esta Mega Drive 2 ya está lista para acoplarse a mi Mega CD II y darnos horas de diversión. ¡Misión cumplida!
Más allá de la satisfacción personal de haber salvado otra máquina retro de acabar en el punto limpio, quiero aprovechar esta reparación para animaros a todos a intentarlo. Si alguna vez os cruzáis con una consola en mercadillos o aplicaciones de segunda mano a precio de saldo (y que físicamente no parezca que le ha pasado un camión por encima), no le tengáis miedo. A veces, como en este caso, una avería catastrófica como una "pantalla negra" se soluciona rascando un poco y haciendo un puente minúsculo.
El mundo de la reparación electrónica puede parecer muy intimidante al principio, pero la mejor forma de aprender es precisamente esta: perdiendo el miedo a abrir los aparatos, investigar y meter las manos en la placa. Aunque al final no consigáis arreglarla, la cantidad de cosas que vais a aprender sobre electrónica básica, el uso del multímetro o cómo manejar un soldador justifican de sobra la inversión. Así que, ¡haceos con un destornillador y animaos a darle una segunda oportunidad a la historia de los videojuegos!
